Такую же - уже не стоит. Предыдущий виток эволюции. )

Желающим поработать руками предлагаю собрать новую разработку механики:
http://warbirds.tomsk.ru/forums/download.php?id=694

7 деталей, 4 подшипника, остальное собирается на винтах, в том числе на винты цепляются пружины загрузки. Высота корпуса - всего 5 см.

Готов предоставить энтузиастам сброчный чертеж в SolidWorks.

Ежели кому нужна механика с раздельной загрузкой осей, то вот:
[/img]
Идея Воза, оранжировка моя)
Основные изменения -подшипники расположены в центральной пластине, ось фиксируется в вилке, добавлены механизмы центровки-загрузки по осям. Центровка осуществляется за счёт двух пружин (на эскизе их нет)

Фикс, а ты пробовал уже в железе собирать такой вариант загрузки?
Я - пробовал. ((( Мой самый первый вариант был.
Получается в центре такая оооофигительная "ступенька" при перекладывании ручки. Чтобы эту ступеньку хоть как то уменьшить, приходится ослаблять пружину до такой степени, что ручка джоя начинает болтаться, как нечто в проруби.

Короче, такой вариант загрузки приемлем только для педалей, где ступенька нужна, чтобы ногами чувствовать центр. Для джоя - не годится. Для джоя единственный приемлимый вариант раздельной загрузки - две пары пружин вразнотяг, по паре на ось.

ЗЫ. И согласись, насколько твоя аранжировка в изготовлении сложнее моего варианта
За одну такую П-образную вилку токарь такую цену заломит....

Это при короткой ручке ступенька сильно чувствуется. На длинной ручке -норм.
Насчёт сложнее-согласен, но ненамного сложнее.
Насчёт дороже п-образную пластину необязательно делать цельной, возможны варианты.
Пружины вразнотяг чёткого центра не дадут.

Спорить не буду. Я делал настольный вариант.


Четкий центр - вообще понятие неоднозначное. Мне, например, он нафиг не нужен, потому как четкий центр - это всегда ступенька, которая мешает целиться и шевелить прицелом буквально "по пикселам". Биск вон щас на предыдущей механике "без четкого центра" поднял меткость стрельбы сразу раза в полтора-два ))

Лично для меня "четкий центр" - это когда РУС можно отпустить, и он сам четко вернется в идеальное центральное положение, а не будет клинить из-за трения механики в районе центра с погрешностью +/- 10% ))

Красивую спиральку нарисовать не удалось изза того, что ось Х инвертирована, а Y нет. В итоге очень трудно сразу сориентироваться. Но как видно на скринах пересечения осей проходят очень мягко. Без "ступеней". В центре можно вообще рисовать хоть цвяточки

ИМХО для руса идеальный вариант загрузки именно растянутыми пружинами. И только. А рукоятка возвращается в центр весьма и весьма точно. Во всяком случае в джойтестере точка уходит в маленький квадратик в центре. Большей точности ИМХО и не надо.

По поводу ступеньки в центре на сухом нашел....

а как это будет выглядеть на двух осях? Чёт недогоняю...

источник

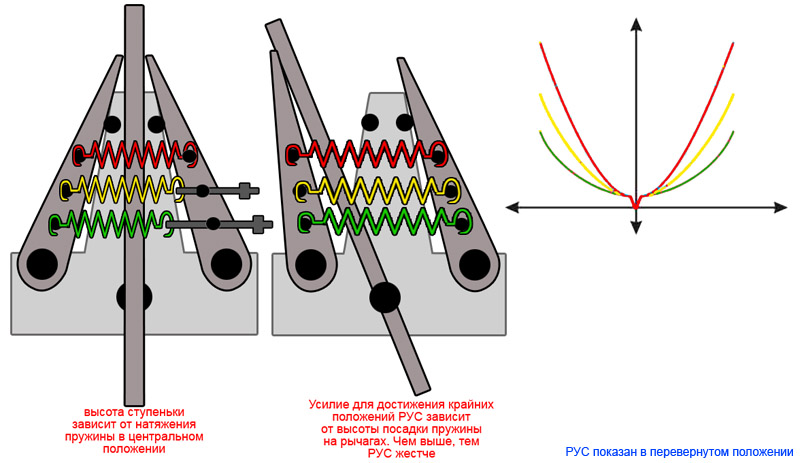

Загрузка РУСа по оси Х
Решил показать отдельно от У, что бы не лепить
Не фото, на фото неразборчиво, схема более понятна...
Механика показана в перевернутом виде, так удобней разобраться что откуда торчит))))





----------- Загрузка по оси Y --------------
Схема в первой картинке.
На второй схеме показано с чем пришлось повозится.
Если делать "правильную" загрузку, то пришлось бы существенно увеличить габариты механизма, что не входило в мои планы. Был найден компромиссный вариант, но если обратить внимание на последний график, то видно что усилие нарастает неравномерно, последние процентов 10-15 хода РУСа на себя усилие растет быстрее, такой эффект сопротивления...Помогает от сваливаний и штопоров. Для 100% отклонения РУСа требуется дополнительное усилие... Поначалу воспринял как минус, наметил переделку. Но поюзав понял, что этот баг помогает. Т.е. это отклонение примерно совпадает с критическими углами атаки . Понятно что критический угол атаки в игре разный в каждый момент, и завист от многих факторов, но тем не менее. Сейчас уже привык. Но зная свою капризность к РУСу скажу, было бы плохо, давно бы избавился.
Вообще главным побудительным моментом создания девайса было не то, что "хочу как в жизни", а "хочу что бы чуствительность, точность были выше чем даже достаточно". Ну вроде по механнике оси Y всё.

Voz здесь авторы гнезда Ми-8

...парни..пробовал разобраться с маппером...
..ну поставил..ну клавишу шифт назначил...получил кучу дополнительных кнопочков...на карте маппера все работает нормально...
...но как эти новые эмулированные кнопки в иле назначить....
...ил их не видит..

Например, я повесил на кнопку "S" шаг винта = 60%. Теперь надо сделать в маппере соответствие кнопки джоя №3 (например) и клавиши "S". После этого запускаем маппер, запускаем ил-2 и все. При нажатии на кнопку №2 шаг винта будет ставиться в положение 60%.

Кроме этого, можно играться еще и последовательностями действий. Очень удобно иногда (например, можно повесить на одну кнопку уборку шасси и закрылок - для взлета с авианосца).

Если проблемы останутся - позвони, объясню.

...ПАСИБ РОМА..... ...КАК ВСЕГДА ВСЕ ОЧЕНЬ ПРОСТО...

....пойду в магАзин, куплю двухконтактные кнопАчки типа КМ в колличестве 10 шт и все это "богатство" прилеплю на любимый джой

....парни...еще один вопросс...

...на какое растояние можно вынести резюк от контроллера ?...
..регламентируется ли длина проводочков?...

Трол, конечно есть формулы всякие, там сечение проводника и прочее... Но думаю будет проще установить методом научного тыка. Хотябы даже на джойтестере проверить.... Если вход не шумит - то намана
Да, а на сколько ты его хочешь вынести?

...да я думаю на 2 метра вполне хватит..

хы, ты решил себе кабину забацать?

..БЛИН ..НУ КАКОЙ ОБЛОМ ..
.был в 3 магазинах и нет кнопачков типа км..
..мож кто видел где..?

КМ - на Южной в "Техкниге" были. Я там брал.

В ЦУМе кажись видел

...парни пасиба...нашел ...
...но как мало таких магазинчиков осталось...
...похоже народ вообще перестал чего либо ручками делать...
...скоро будем как американцы..чего сломалось--зови спеца...
....а спец знает только как разобрать..а насчет отремонтировать есть другой спец....

...короче всю сметливость растеряем..
..очумельцы вымрут как динозавуры..

...зы. парни а кто знает куда переехал магазин "моделист" с пер.1905г...?

Парни, парни, вижу две точки.... © Krugloff
Кажется он сгинул...

Моделист на 905ом, только в несколько другом месте находится.
карта есть вот тут:
http://modelist.tomsk.ru/

....тут с маппером обнаружил такую проблемку ...

..в этой полезной утилите я не нашел одну очень важную функцию,
а именно калибровку джойстика, а если быть еще точнее нет функции
определения центральной точки ....
...это очень актуально для парней, у кого "пожилой" джой..
(со всякими старческими болезнями, типа изношенные резюки..и тд..и тп )


...господа вирпилы. чего посоветуете?
сам вышел из ситуации путем изничтожения трастмаппера , и восстановления стандартных дров для джоя...

Маппер, если не изменяет память, использует стандартную виндосовскую утилиту калибровки джоя. Где находится - не помню, но посмотри - должна быть.

Кроме того, в состав Маппера входит и родная Трасовская утилита калибровки - очень удобная и полезная. Не помню насчет средней точки, но она много чего позволяет делать (мертвую зону регулировать, сглаживание, кривую отклика по двум осям) - наверное и это есть. К сожалению, уже все забыл, юзая Сайтек

....Хот-дог.. ...
..мне помниться у тебя был траст-мастер...расскажи про его судьбу? ..
...(меня интересует только ручка от него, но приспособил бы в самоделку и фсе остальное.. )...

...чего то Хот-дог молчит ..

...парни может у кого завалялся убитый джой (желательно трастмастер)...
..приобрету по сходной цене ...

Подарил свой Трас Андропову. Дальнейшая его судьба мне не известна.

Fix, Bizquit извиняюсь за задержку но лучше поздно
На сегодня смог добыть только один комплект. Есть небольшие НО...
На РУДе и на РУСе отсутствуют по одной кнопке . Если что-то не устраивает, говорите сразу. На мой взгляд это можно исправить. В Томске планирую быть 18-го.

.
